產品系列 : 多功能無線高壓核相儀
用于500kV以下電力線路、中置柜、環網柜或變電所核相、相位測試、頻率測試、相序判斷及驗電
高壓線路核相電壓：10V～500kV
高壓線路核相距離：200m
環網柜核相電壓：AC 1V～600V
環網柜核相距離：30m
中置柜核相電壓：10kV～35kV
中置柜核相距離：20m
相位量程：0°～360°
頻率量程：45.0Hz～65.0Hz
存儲功能：數據存儲300組
語音播報功能
USB通訊接口
可充電鋰電池
產品簡介
ETCR1560多功能無線高壓核相儀用于用于500kV以下電力線路、中置柜、環網柜或變電所核相、相位測試、頻率測試、相序判斷及驗電，儀表配置了針對高壓線路、環網柜、中置柜的探測器，以應對各種核相場合。
對高壓線路核相時，當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。

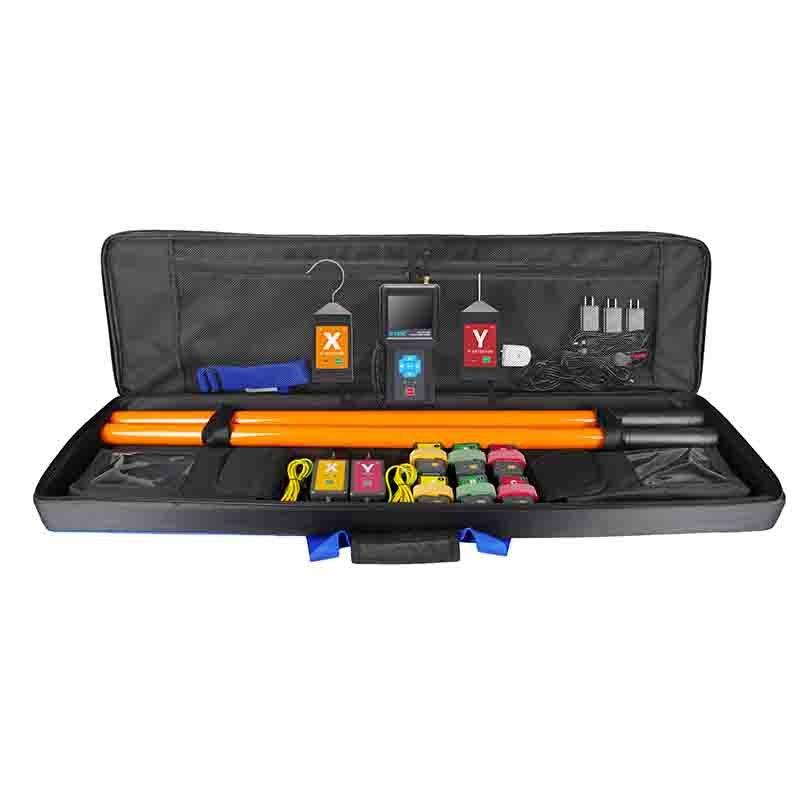

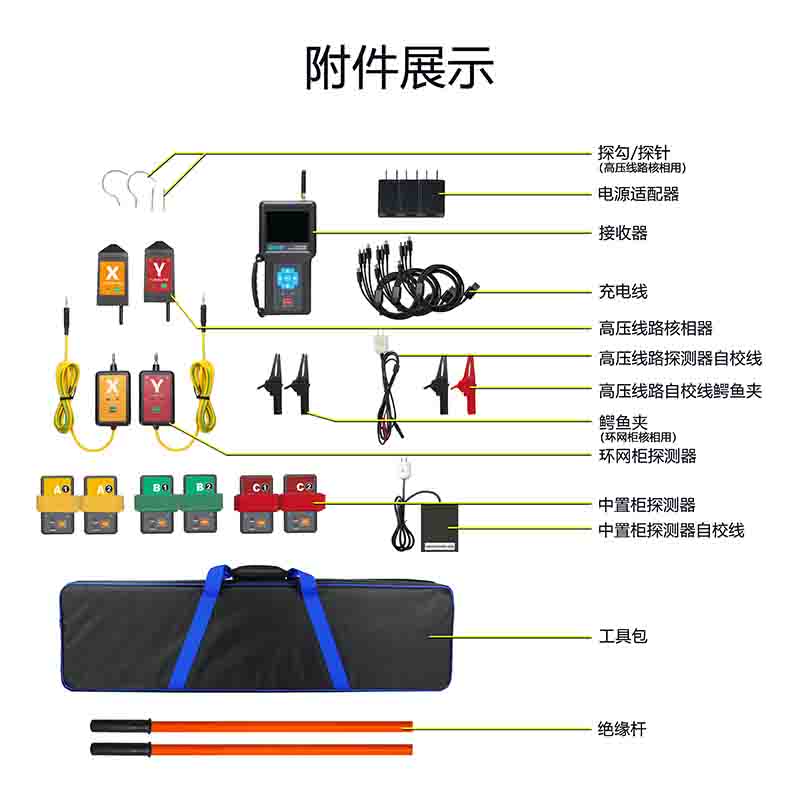

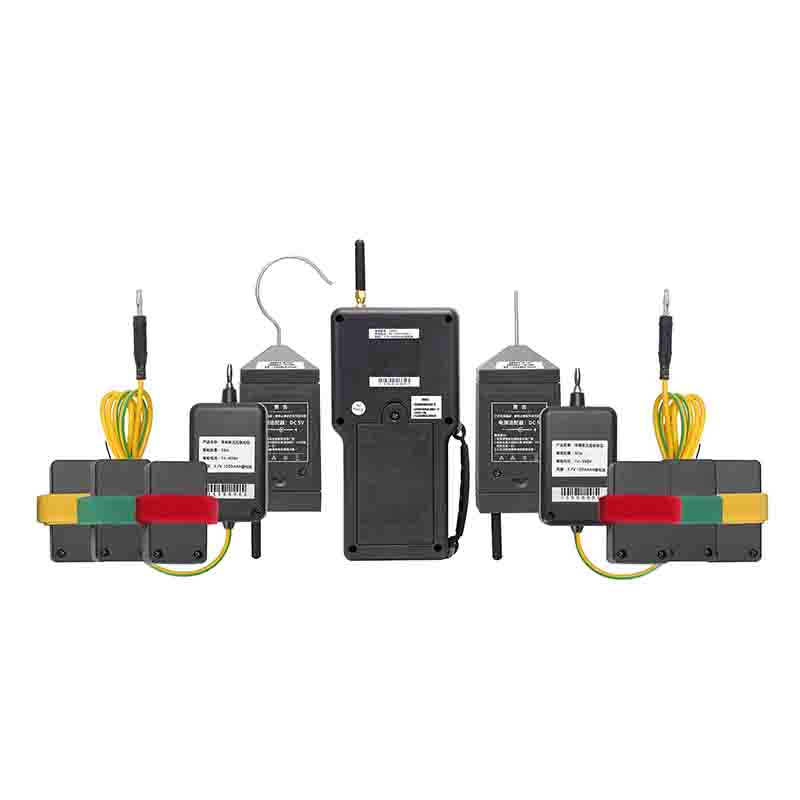

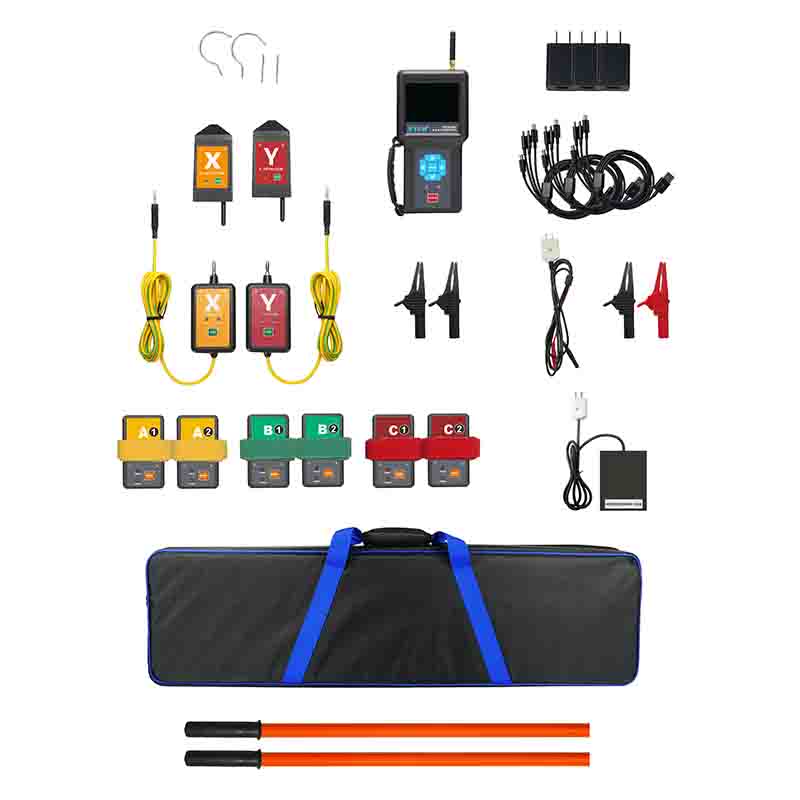

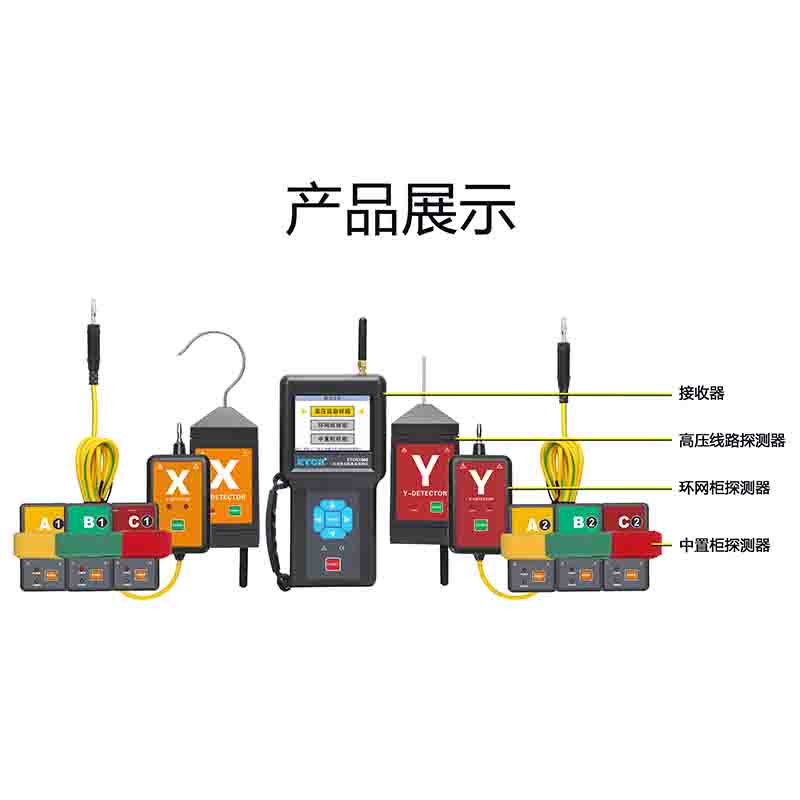

ETCR1560多功能無線高壓核相儀由主機、高壓線路探測器、中置柜探測器、環網柜探測器、伸縮絕緣桿、數據上傳軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果，向量圖指示、相位指示清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，還有驗電及線路電壓等級顯示功能。存儲功能，可存儲數據200組，USB通信接口，存儲數據上傳電腦可進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、配置3款核相探測器，應對各種核相場合得心應手。
2、語音播報功能，語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。
3、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。
4、儀表具有驗電及電壓等級顯示功能。
5、存儲功能，數據存儲300組。
6、USB通訊接口。
7、可充電鋰電池。
技術參數
1、高壓線路核相
規格名稱 | 規格參數 |
探測器電源 | 3.7V,1000mAh充電鋰電池 |
核相方式 | 接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
核相電壓 | AC 10V～500kV |
核相距離 | 200m |
探測器尺寸 | 130mm×65mm×45mm |
探測器重量 | 2個探測器，約400g |
絕緣桿長度 | 約4300mm |
2、環網柜核相技術參數
規格名稱 | 規格參數 |
探測器電源 | 3.7V,1000mAh充電鋰電池 |
核相方式 | 接觸式核相 |
核相電壓 | AC 1V～600V |
核相距離 | 30m |
探測器尺寸 | 120mm×54mm×30mm |
探測器重量 | 2個探測器，約260g |
3、中置柜核相技術參數
規格名稱 | 規格參數 |
探測器電源 | 3.7V,1000mAh充電鋰電池 |
核相方式 | 非接觸式核相 |
核相電壓 | AC 10kV～35kV |
核相距離 | 20m |
探測器尺寸 | 80mm×46mm×26mm |
探測器重量 | 6個探測器，約420g |
4、其它技術參數
規格名稱 | 規格參數 |
主機電源 | 3.7V,2600mAh充電鋰電池 |
LCD尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
量程 | 測試相位：0°～360° |
測試頻率：45.0Hz～65.0Hz | |
精度 | 相位：≤±8° |
頻率：≤±2Hz | |
分辯率 | 相位：1°頻率：0.1Hz |
發射頻率 | 433MHz |
相位指示 | 向量圖及數字同時顯示 |
電源指示 | 探測器具有綠色電源指示燈 |
驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
電壓等級顯示范圍 | 0.4kV～110kV |
顯示速率 | 2次/秒 |
數據存儲 | 300組(掉電或更換電池不會丟失數據) 高壓線路核相100組，環網柜核相100組，中置柜核相100組 |
自動關機 | 開機約15分鐘儀表將自動關機 |
電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
額定電流 | 探測器：30mA max；主機：150mA max |
主機尺寸 | 195mm×100mm×45mm |
主機重量 | 約350g |
儀表箱尺寸 | 1060mm×300mm×100mm |
儀表質量 | 約8.38kg（含絕緣桿） |
絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
外界干擾 | 無特強電磁場；無433MHz同頻干擾 |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 核相距離 | 核相電壓 | 相位測試 | 頻率測試 | 存儲功能 |
| ETCR1050無線高壓相序測試儀 | 200m | 10V～500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1500無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1500A無線遠程高壓核相儀 | 5000m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1500B衛星授時遠程高壓核相儀 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1520無線環網柜核相儀 | 30m | AC 1V-600V | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1540無線中置柜核相儀 | 20m | AC 10kV/35kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1560多功能無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲300組 |
| ETCR1560A多功能無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲140組 |
